失效分析是針對產品、部件或系統在預期使用中出現功能異常、性能下降、損壞乃至失效的現象，運用科學方法追溯根源、明確機理，并提出改進方案以預防類似問題的系統性技術活動，核心是解答 “為何失效、如何發生、怎樣避免”，廣泛應用于電子、半導體、汽車等多領域。
其核心價值顯著：一是解決當下問題，快速定位故障根源，如芯片燒毀、零部件斷裂等，縮短排查時間，減少生產停滯與投訴損失；二是預防未來風險，通過分析材料老化、設計缺陷等失效機理，優化設計、改進工藝，從源頭降低失效概率；三是支撐質量與研發，研發階段可模擬失效測試驗證可靠性，量產階段能監控批次質量，是質量保證和技術迭代的關鍵。

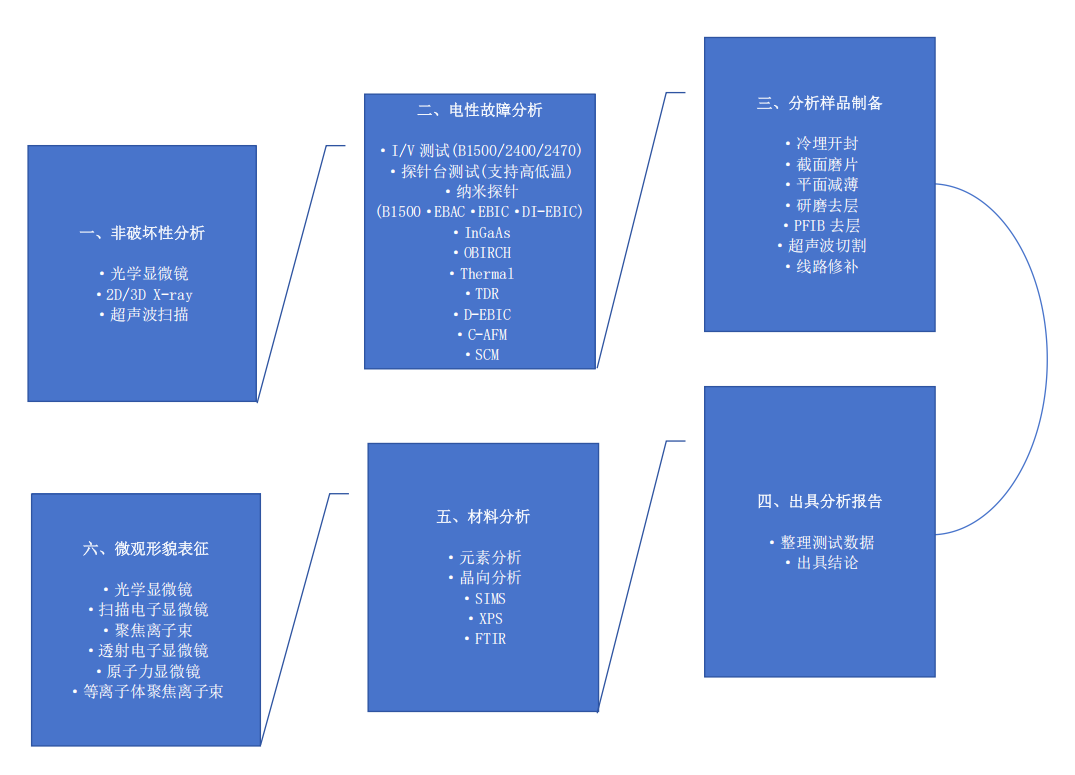

以電子 / 半導體領域為例：首先確認失效現象，記錄產品異常表現，核對使用環境、生產批次等信息；接著進行非破壞性分析，用外觀檢查、電性能測試等手段初步排查；若需進一步定位，再開展破壞性分析，如芯片開封、截面研磨等；隨后結合檢測數據判斷失效機理，最后提出并跟蹤改進方案。
應用場景豐富多樣：半導體領域，分析芯片失效，是相關企業的核心技術環節；汽車領域，排查車載電子與機械部件失效，保障行車安全；醫療設備領域，定位診斷與植入設備問題，關乎醫療安全；司法鑒定領域，分析失效產品，為責任認定提供技術依據。
失效分析是連接故障解決與質量提升的橋梁，既是企業應對突發問題的 “急救工具”，也是推動產業向高可靠性、高安全性發展的 “技術基石”。
·SAT ·2DX-Ray ·3D X-Ray:ZEISS Xradia 620 Versa
3D X-Ray:
實現大工作距離下大尺寸樣品的高分辨率成像,最高分辨率可達0.5μm;
電壓范圍:30KV-160KV,最大輸出功率:25W;
樣品臺行程:50mm*100mm*50mm。
1、失效位置定位
InGaAs | OBIRCH | Themal | |
Power限制 | 可外接 | 25V/100μA,10V/100mA | 可外接 |
分析速度 | 快 | 快 | 快 |
捕捉特性 | 光子 | 激光加熱后的電阻變化 | 熱(可不進行破壞) |
波長范圍 | 900nm~1700nm | NA | 3.7μm~5.2μm |
分析案件 | MOSFET漏電IC漏電(μA級) | IC短路.電阻式漏電 | IC漏電.短路PCB短路，LU失效定位 |
不易分析特性 | 金屬遮蔽,電阻式缺陷.不發光缺陷 | 金屬遮蔽且不易加熱.多晶電阻或偏壓電場的干擾 | 功耗較小,熱度低 |
2、樣品制備
·Polish:進行定點/非定點研磨,結合Ion Milling的使用給出更清晰的截面效果。
·Decap:金線、銅線、鍍鈀銅線、銀線,各種封裝,包括超小封裝。
·Delayer:RIE通過采用O2、CF4、CHF3、SF6等等離子氣體可以去除Oxide、Nitride、Polyimide、si等材質,結合物理研磨對高階芯片及BSI樣品進行去層。
3、SEM掃描電子顯微鏡/Dual Beam FIB 雙束聚焦離子束
HWD的掃描電鏡包含多品牌的冷場和熱場SEM。滿足高分辨的觀察;配備EDS,能夠對樣品進行表面成份分析。YAG探頭可提供更清晰的圖片。同時配備多臺DB FIB進行納米級樣品制備,冷、熱場相結合,實現為客戶收集更全面數據的效果。
4、FIB CKT 線路修補
FIB 線路修補設備Thermo ScientificTM CENTRIOS
線路修補設備可以對鋁制程、銅制程、金制程樣品進行電路修改。
5、納米探針 Nanoprober NP8000
規格 | 用途 |
100eV探測電壓 | 有效避免電荷積累,增加SEM解析度,確保對于最先進制程器件無輻照電性損傷 |
DI-EBAC:施加電壓的EBAC功能 | 最大200nA 束流，使更低倍率下捕捉hotspot成為可能，提高分析效率;相應升級DI-EBAC放大器,甚至可對低至10Ω以下的short進行定位,完整表征電流回路 |
EBAC | 發現低至~100Ω的3D互連結構中的關鍵故障 |
PulsingIV量測 | 偵測閘極高阻之現象 |
IV量測:0.1fA/0.5V測量分辨率 | 可支持8根針量測 |
高低溫測試 | -50℃~150℃復現高溫/低溫故障 |
