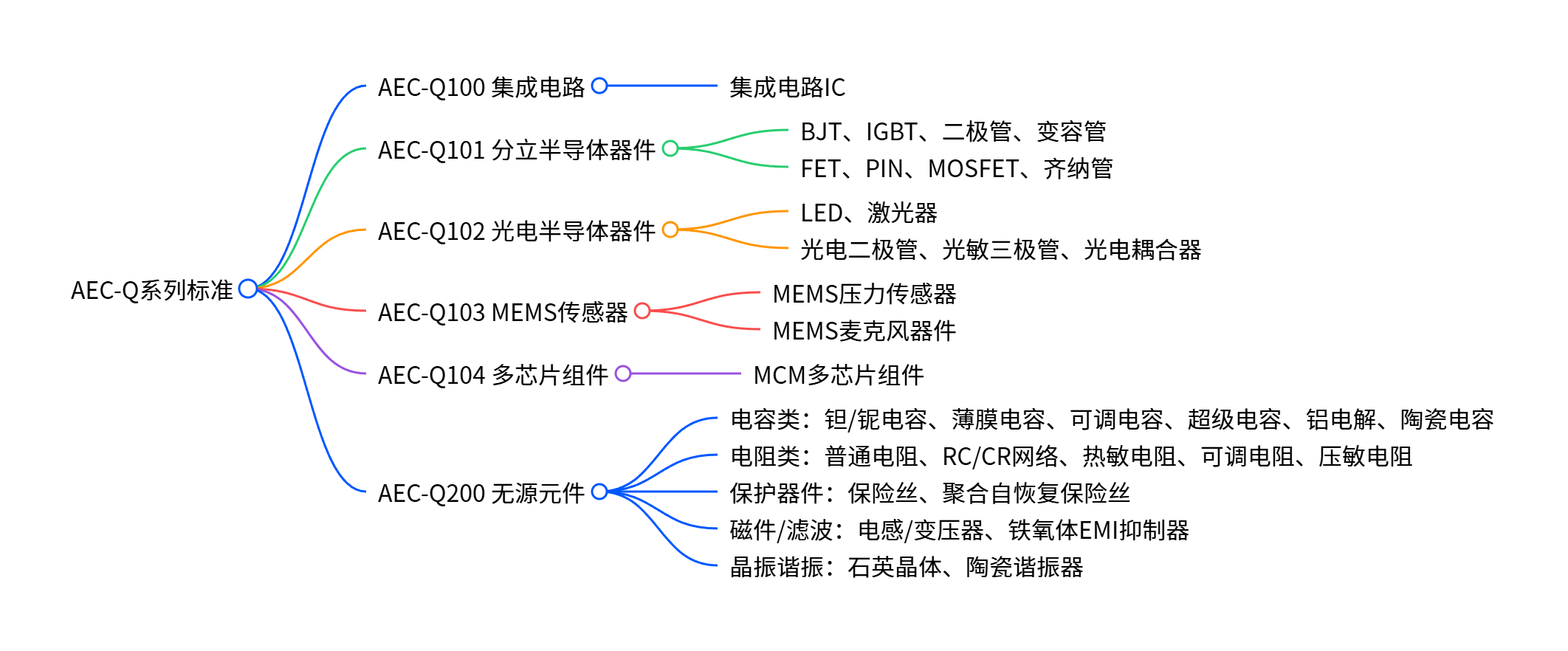

AEC-Q200 是針對汽車無源元器件的車規可靠性測試標準，誕生于 20 世紀 90 年代汽車電子化高速發展階段。
隨著汽車電子化快速發展，車載阻容感等無源元器件數量大幅增加。汽車工況惡劣，長期面臨高低溫循環、高溫老化、振動、濕熱等嚴苛應力，普通民用元器件可靠性不足，容易發生失效，帶來整車安全隱患。
早期車企各自制定認證標準，規范不統一、認證重復、供應鏈成本高、通用性差。為解決行業亂象，北美三大車企聯合成立 AEC 汽車電子委員會，針對無源器件專門制定 AEC-Q200 可靠性測試標準，于 1996 年發布。
該標準統一了車載無源元件的測試方法與可靠性門檻，通過各類加速應力測試驗證器件車載適配能力，后續不斷迭代適配無鉛工藝與新能源汽車高壓場景，現已成為全球車載無源器件的通用準入車規標準。
開展 AEC-Q200 測試是無源元器件進入汽車供應鏈的必要條件：
首先，它是全球車企統一準入門檻，無對應合格報告無法供貨車載市場；
其次，車輛工作環境遠嚴苛于消費電子，該標準通過溫度循環、濕熱、振動、高溫帶電老化等加速測試，模擬車輛十余年使用工況，剔除易失效元器件。
從安全角度，阻容感、保護元件失效會造成電控、高壓系統故障，測試可從源頭降低行車故障與整車大規模召回風險。
同時標準統一了全行業測試規范，避免多車企重復認證，節約檢測與研發成本。
現行 Rev E 版本新增新能源高壓器件專屬測試條款，適配電動車 BMS、快充系統需求；且與 IATF 16949 質量管理體系配套，形成生產管控 + 元器件可靠性驗證的完整車規體系，是車載無源元件可靠性的核心證明依據。
測試類別 | 測試項目 | 測試目的 |
機械物理類 | 外觀、尺寸測量 | 核對封裝外形、絲印、引腳尺寸，無缺損、裂紋、標識清晰 |
可焊性測試 | 驗證引腳鍍層上錫能力，模擬SMT焊接制程 | |
耐焊接熱（回流焊熱沖擊） | 模擬多次PCB回流高溫，考核封裝耐熱開裂能力 | |
端子強度測試 | 引腳拉力、彎折、扭力測試（直插器件必做） | |
振動測試 | 隨機振動/正弦振動，模擬行車顛簸，檢查引腳斷裂、器件脫落 | |
機械沖擊 | 模擬路面撞擊、裝配磕碰，驗證封裝結構強度 | |
耐溶劑測試 | 浸泡清洗溶劑，檢驗絲印、涂層不脫落、腐蝕 | |
濕度敏感等級MSL | 塑封元件防潮分級，管控倉儲開封時效 | |
溫濕度環境應力
| 溫度循環TC | -40℃~125℃快速高低溫切換，循環上千次，考核熱脹冷縮分層開裂 |
高溫存儲HTS | 最高150℃長期無偏壓存放，驗證封裝、基材耐長期高溫老化 | |
濕熱偏壓HUM BIAS | 85℃/85RH+額定電壓，高濕帶電加速腐蝕，排查漏電流、絕緣失效 | |
濕熱無偏壓 | 高溫高濕不帶電，單獨考核防潮、抗水解能力 | |
電應力耐久壽命 | 高溫工作壽命HTOL | 額定溫度+滿額定電壓/電流長期帶電老化，模擬整車10~15年使用 |
間歇壽命測試 | 周期性通斷電，模擬車載頻繁啟停工況 | |
過壓/過負荷測試 | 短時超額定電應力，驗證抗瞬時沖擊能力 | |
絕緣耐壓 | 高壓絕緣測試，杜絕漏電、擊穿風險（電容、電感重點項） | |
器件專屬專項 | 電容類專項（浪涌、紋波電流、漏電流等） | 浪涌電流測試、紋波電流耐久、容量損耗溫漂、漏電流穩定性 |
電阻類專項（過載、TCR溫漂等） | 短期過載、脈沖負荷、電阻溫漂TCR測試 | |
電感/變壓器專項（飽和電流、匝間絕緣等） | 直流電阻DCR老化、飽和電流耐久、匝間絕緣 | |
保護元件專項（脈沖沖擊、循環耐久等） | 脈沖沖擊壽命、反復過流/過壓循環（壓敏、自恢復保險絲、TVS） | |
晶振/諧振器專項（頻率溫漂、穩定度等） | 頻率溫漂、振動后頻偏、高溫頻穩定度 | |
失效判定標準 | 電參數漂移檢測 | 測試前后檢測電氣參數，參數漂移不得超出規格允許范圍 |
物理外觀檢測 | 器件不得出現開裂、分層、短路、開路、封裝鼓包、引腳斷裂，無批量失效 |
*注意：有些檢測項目并不適用于電感器
溶劑抵抗檢測項目適用于油墨標記部件，不適用于激光標記部件。而車規級電感采用激光印字，因此該項標準不適用于車規級電感;
ESD靜電放電檢測對電感類產品無要求;
可燃性檢測主要適用于外露固化樹脂或塑料材料的部件。核心材料為金屬磁芯和銅線的電感器，該項目無需檢測。
AEC-Q200 是車載無源元器件通用可靠性測試標準，對汽車電子供應鏈、整車安全與行業發展具備關鍵意義。
在行業供應鏈層面，該標準統一了全球車企、一級供應商的元器件測試條件與判定規則，解決了過去各廠商認證規范割裂、元件重復送檢的問題，一次認證可通用全行業，大幅降低元器件廠商和整車廠的檢測、研發與供貨成本，簡化物料準入流程。
從整車可靠性角度，車輛長期承受寬溫循環、持續振動、高溫高濕、焊接熱沖擊等極端工況，民用元器件無法滿足長期使用要求。AEC-Q200 通過高溫老化、濕熱偏壓、機械沖擊等加速應力測試，模擬車輛 10 至 15 年全生命周期工況，提前剔除易出現參數漂移、封裝開裂、短路開路的劣質器件，從源頭減少車載電子故障。
在行車安全層面，阻容感、保護元件是電控、電池高壓系統的基礎部件，器件失效極易引發電路故障甚至安全事故。嚴苛的電應力、過負荷測試能夠驗證器件抗沖擊能力，有效降低整車故障、大規模召回的經濟與安全風險。
同時標準持續迭代，新增適配新能源汽車高壓平臺的測試項目，支撐電動化、車載電控發展；并與 IATF 16949 質量管理體系互補，形成生產管控 + 元器件可靠性驗證的完整車規準入體系，成為無源元件進入汽車供應鏈的硬性門檻。
確認裝車溫區等級、量產同款樣品與規格參數邊界，保證測試基礎合規；
根據電阻、電容、電感等器件類型匹配專屬測試項目，新能源車高壓器件加強絕緣、浪涌相關測試；
嚴控溫度循環、濕熱偏壓、高溫帶電壽命、振動沖擊等核心應力試驗條件，不得縮短試驗時長、簡化工況；
執行雙重失效判定，同時核查電氣參數漂移與封裝物理損傷，完整留存全部試驗原始數據；
選用現行最新標準版本，出具帶 CNAS 資質完整報告，滿足車企、一級供應商準入審核要求。
HWD-華威達 提供AEC-Q200全套測試及認證一站式服務，助力企業產品進入汽車電子供應鏈。
AEC-Q200 測試最核心主標準為AEC?Q200 Rev E；
執行層面核心引用 MIL?STD?202、JESD22?A104；
供應鏈準入配套強制標準為 IATF 16949。
其余 IEC、ISO、AEC-Q100/101 等均為輔助配套標準。
客戶提交資料清單：
元器件規格書、封裝圖紙
確認車規等級 Grade1/2/3、執行標準 Rev E
足量同批次量產測試樣品 + 備用樣品
服務流程：
需求對接：確認器件類型、測試項目、報價周期
簽約：敲定檢測方案，簽署檢測服務合同
送樣交資料：測試前置必備材料
初測基準：留存初始參數作為判定依據
可靠性測試：機械 / 溫濕度 / 電氣老化全套應力試驗
結果判定：參數、外觀雙重校驗，不合格可整改復測
出具報告：可用于車企、Tier1 供應鏈準入審核
